Trabajo Practico Nº 2

               "Instalaciones electricas para uso informatico"


1) Conceptos de Tension, Corriente, Resistencia y Potencia electrica.

• Tensión eléctrica: También conocida como diferencia de "potencial eléctrico" es el salto de potencia electrico o la diferencia potencial electrico entre dos puntos de un circuito.
• Corriente eléctrica: Tambien conocida como "Intensidad Electrica" es el flujo de carga por unidad de tiempo que recorre un material. Se debe a un movimiento de los electrones en el interior del material.
• Resistencia eléctrica: Es la dificultad que un material conductor ofrece a la circulación de corriente electrica.
• Potencia eléctrica: Es la relación de paso de energia de un flujo por unidad de tiempo; es decis, la cantidad de energia entregada o absorbida por un elemento en un tiempo determinado.

2) Ley OHM (Ω)

• La ley de Ohm establece que la intensidad eléctrica que circula entre dos puntos de un circuito eléctrico es directamente proporcional a la tensión eléctrica entre dichos puntos, existiendo una constante de proporcionalidad entre estas dos magnitudes. Dicha constante de proporcionalidad es la conductancia eléctrica, que es inversa a la resistencia eléctrica.

-I = Corriente
-V = Tensión
-R = Resistencia
-A = Ampere
-V = Volts
-Ω = Ohms


3) Leyes de Kirchoff

• Una de las leyes de Kirchoff establece que la suma de las corrientes que entran en un nodo es igual a la corriente de salida.
• La otra es que en un circuito en serie, la suma de las caidas de tensión de los resistores es igual a la tensión total.

4)Para los siguientes circuitos encontrar la resistencia equivalente.

4A)
Rt = R1 + R2
Rt = 100Ω + 250Ω
Rt = 350 Ω


4B)
Rt = R1 + R2 + R3
Rt = 50Ω + 60Ω + 70Ω
Rt = 180 Ω


4C)
Rt = (R1*R2)/(R1+R2)
Rt = (100Ω * 200Ω) / (100Ω + 200Ω)
Rt = 20000Ω/300Ω
Rt = 66,66 Ω


4D)
Rt = (R1 * R2)/(R1 + R2)
Rt = (500Ω * 500Ω)/(500Ω + 500Ω)
Rt = 250000Ω / 1000Ω
Rt = 250 Ω

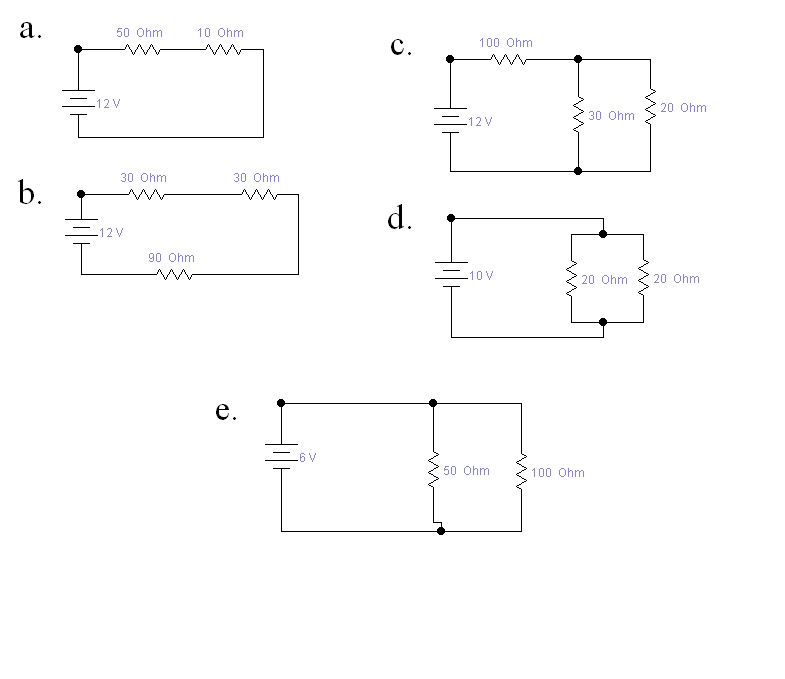

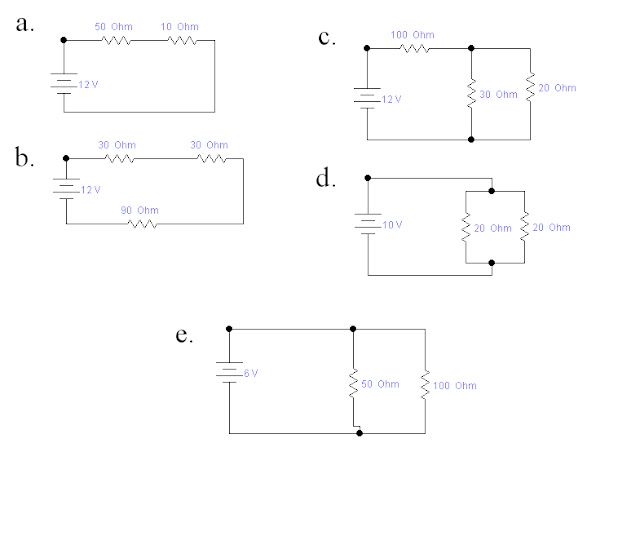

5) Para los siguientes circuitos calculas las corrientes y caidas de tension en cada uno de los resistores

5A)
Rt = R1 + R2                   I = V / R
Rt = 50Ω + 10Ω               I = 12v / 60Ω
Rt = 60 Ω                        I = 0,2 A


5B)
Rt = R1 + R2 + R3                I = V / R
Rt = 30Ω + 30Ω + 90Ω          I = 12v / 150Ω
Rt = 150Ω                             I = 0,08 A


5C)
Rt = R1 + [(R2 * R3)/(R2 + R3)]
Rt = 100 + [(30Ω * 20Ω)/(30Ω + 20Ω)]
Rt = 100Ω + (600Ω / 50Ω)
Rt = 100Ω + 12Ω
Rt = 112 A


I = V / R                               Ir1 = V / R2                    Ir2 = V / R3
I = 10v / 112Ω                      Ir1 = 10v / 30Ω               Ir2 = 10v / 20Ω
I = 0.08 A                             It1 = 0.33 A                    Ir2 = 0.5 A


5D)
Rt = (R1 * R2)/(R1 + R2)
Rt = (20Ω * 20Ω)/( 20Ω + 20Ω)
Rt = 400Ω / 40Ω
Rt = 10 A


I = V / R                                   Ir1 = V / R1                              Ir2 = V / R2
I = 10v / 10Ω                            Ir1 = 10v / 20Ω                         Ir2 = 10v / 20Ω
I = 1 A                                      It1 = 0.5 A                                Ir2 = 0.5 A


5E)
Rt = (R1 * R2)/(R1 + R2)
Rt = (50Ω * 100Ω)/( 50Ω + 100Ω)
Rt = 5000Ω / 150Ω
Rt = 33.33 A


I = V / R                                 Ir1 = V / R1                  Ir2 = V / R2
I = 6v / 33.33Ω                        Ir1 = 6v / 50Ω              Ir2 = 6v / 100Ω
I = 0.18 A                               Ir1 = 0.12 A                 Ir2 = 0.01 A

6)Para los circuitos del ejercicio anterior calcular la potencia disipada en cada resistor y la potencia total consumida por el circuito.


P = V * I
o
P = V² / R

a)                                        b)                                      c)
P = V * I                                P = V * I                            P = V * I
P = 12v * 0.2A                       P = 12v * 0.08A                  P = 6V * 0.18A
P = 2.4 W                              P = 0.96 W                         P = 1.08 W


d)                                       e)
P = V * I                               P = V * I
P = 10v * 1A                         P = 10v * 0.08A
P = 10 W                               P = 0.8W


7) Buscar una tabla que relacione las secciones normalizadas de los cables y su carga maxima admisible.

8)Determinar cual debe ser la potencia de una fuente de alimentacion para una CPU con :

Mother High End Gigabyte X58a-ud9 1366 Extreme I7
• Memoria G. Skill Sniper De 4gb Ddr3 1866 Sdram
• NVIDIA GeForce GTX 560 Ti 448 Core
• Intel Core i7-2600 3400MHz Sandy Bridge
• Grabadora Dvdrw Asus 24x Sata Box Cd Dvd
• Disco Rigido 1Tb Seagate Barracuda 7200.11 7200 RPM 32MB Cache SATA 3.0Gb/s 3.5"
• Total = 610W
• Es ideal una fuente de 650W Reales, Antec

9) Determinar cual es el consumo de una Pc con:

• La CPU del ejercicio anterior = 650W
• Un monitor LED de 19" Widescreen = 35W
• Una impresora laser blanco y negro =  550W
• Una impresora multifuncion (tinta) Modelo HP Photosmart C5280 = 28.3W
• Potencia Total Consumida = 1263.3 Watt

10) ¿Que es una UPS (uninterrumpible Power Supply)? ¿Para que se usa? ¿ Indique cual usaria para una pc (solamente CPU y Monitor) Indique su costo aproximado. Autonomia minimo 10 minutos.

Una UPS es una fuente de suministro electrico que posee una bateria con el fin de seguir dando energia a un dispositivo en el caso de una interrupcion electrica. Otra de las funciones de los UPS es la de mejorar la calidad de la energia electrica que llega a las cargas, filtrando subidas y bajadas de tension, y eliminando armonicos de la red en caso de usar corriente alterna.
 Usaria una UPS Atomlux 1000 C/Soft monitoreo, que se encuentra aproximadamente en $600

11) ¿Que es una pinza amperometrica? Principio de funcionamiento, usos, marcas, modelos, y precios aproximados.

La pinza amperometrica es un tipo especial de amperimetro que permite obvia el inconveniente de abrir el circuito para colocar un amperimetro clasico. El funcionamiento se basa en la medida indirecta de la corriente circulante por el conductor a partir del campo magnetico, o de los campos que dicha corriente genera. Recibe el nombre de pinza porque posee un sensor en forma de pinza, que se abre y "abraza" el cable cuya corriente queremos medir.

12)El cuerpo humano y la corriente electrica. Efectos sobre el cuerpo para distintos valores de corriente. Medidas de seguridad electrica. -Los efectos que la corriente electrica puede producir sobre el cuerpo humano son principalmente:

• Contraccion Muscular (tetanizacion)
• Paralisis respiratoria
• Fibrilacion Muscular
• Paro Cardiaco

El que se produzca un tipo de daño u otro y la gravedad de los mismos dependen de varios factores tales como las caracteristicas fisiologicas del ser humano afectado, el entorno (humedo, seco, etc) y de las caracteristicas de la corriente electrica (continua, alterna), frecuencia principalmente de la intensidad de la corriente que circule por el cuerpo y el tiempo de paso. -Medidas de Seguridad:

• Nunca trabaje sobre dispositivos energizados. Si se necesita trabajar sobre uno, utilize siempre herramientas de mango aislado, asi como equipos de proteccion apropiados al ambiente electrico en el cual se este trabajando.
• El calzado que se use debe garantizar que quede totalmente aislado del piso.
• No trabaje en tomas humedas o mientras usted o su ropa esten himedas, ya que esto baja la resistencia de la piel, y favorece a la circulacion de corriente electrica.

13) Indicar para que se usa una terminal de Conexion a tierra. Explicar su funcionamiento. Mostrar coneccion en una PC. La coneccion de las instalaciones electricas a tierra es fundamental por dos motivos:

• Conecta a tierra todas las corrientes de interferencia o de fugas qye pudieran estar circulando por los sistemas portacables metalicos.
• Garantiza la equipotencialidad de las partes conductoras del sistema.

Esta conexion evita los riesgos de descargas electricas.

 14) Proteccion mediante disyuntor diferencial. Explicar su funcionamiento.

Un interruptor diferencial exponencial, es un dispositivo electromecánico que se coloca en las instalaciones eléctricas con el fin de proteger a las personas de las derivaciones causadas por faltas de aislamiento entre los conductores activos y tierra o masa de los aparatos. Cuando las corrientes de entrada IF y salida IN no son iguales, los flujos FF y FN creados por ambas corrientes en el núcleo toroidal dejan de ser iguales y el flujo diferencial FF - FN crea una corriente i que activa el electroimán que a su vez posibilita la apertura de los contactos del interruptor. Un botón de prueba permite comprobar el correcto funcionamiento del dispositivo. Al pulsar dicho botón se deriva una corriente IF a través de la resistencia R, siendo ahora IN = 0, activándose el dispositivo.

 15) Realizar un listado de materiales para realizar la instalacion electrica de 10 computadoras (como ej nº9), 5 impresoras laser y 5 impresoras multifuncion. Con UDS. Tomar como ejemplo el laboratorio donde se dicta la materia.


- 10 Tomacorrientes de pared.
- Cantidad de cable necesario por la distancia entre las cpu's. Cable de 2.5mm
- 1 UPS de autonomia de 52 min para pequeñas y medianas empresas
- 10 monitores
- 10 cpu's con los cables correspondientes para cada periferico
- 10 teclados

- 10 mouses

En el caso del ejercicio anterior, alcanza un cableado de Seccion 2,5mm.

 16) Sabiendo que la seccion minima del cable utilizado para el tomac orrientes en instalaciones electricas es de 2,5 mm* de seccion, indicar si esta seccion es sufiviente para el ejercicio anterior.


En el caso del ejercicio anterior, alcanza un cableado de Seccion 2,5mm.
